ماذا يربط اللون بالطاقة

المرحله الثانيه: ما العلاقة بين الطاقه اللازمه لإضاءة صمام الدايود االمضيء ( LED ) واللون الذي يشعه؟

الأدوات اللازمة:

صمامات مضيئه ( أحمر ، أخضر ، أصفر ، أزرق ،.... ) ، بطارية 9 فولت ، مقاومات 10 كيلو أوم ، لوحة دوائر كهربائية ، مطياف ، ورق رسم بياني.

طريقة العمل:

1- افحص الصمامات المضيئه بالطريقة السابقة في المرحلة الأولى من التجربة وستجد أن التيار الكهربائي يسري فيها باتجاه واحد فقط. لاحظ طرفا الصمام ، الطرف السالب

يمكنك التعرف عليه بطريقتين :

الجهه المبسطة من الصمام.

الطرف الأقصر( طرفا الصمام أحدهما أطول من الآخر ).

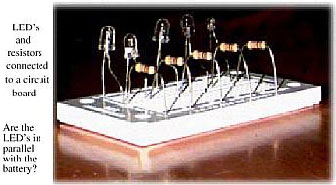

2- صل الصمامات على التوازي والمقاومات هنا لحماية الصمامات من التيارات العالية.

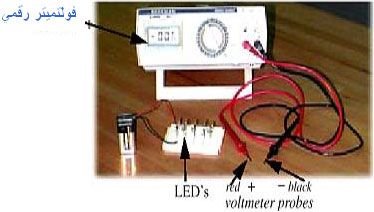

3- استخدم مجسات الفولتميتر وقس فرق الجهد بين طرفي كل دايود على حده وسجلها في جدول.


اكتبوا لنا ملاحظاتكم واستفساراتكم
