الباب الرابع :

سنعرض في هذا الباب لإحدى تجارب جول التي سبق الحديث عنها ، والتي اكتشف نتيجة لها العلاقة والتناسب الطردي بين الطاقة الميكانيكية ( الشغل ) والحرارة المولدة عنها .

الغرض من عمل التجربة :

اكتشف جول نتيجة تجربته العلاقة الرياضية التالية :



س : ترمز إلى 8 شفرات متحركة يظهر منها في الشكل اثنتان فقط .

ش : ترمز إلى 4 شفرات ثابتة يظهر منها في الشكل اثنتنان فقط .

مبدأ عمل جهاز التجربة :

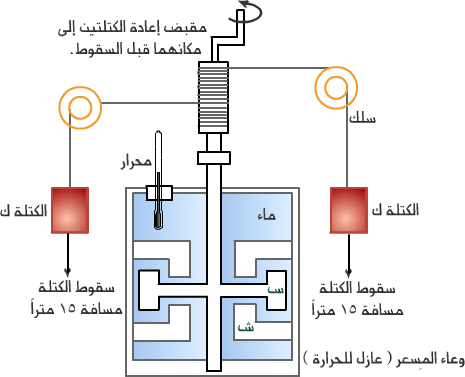

شكل (4) : تدور شفرات داخل وعاء فيه ماء فيعمل احتكاكها مع الماء على توليد حرارة يمكن حسابها ويمكن حساب الطاقة الميكانيكية التي أنتجتها .



تركيب الجهاز :

خطوات إجراء التجربة ( دون تفصيلاتها ) :

1. نسجل قراءة المحرار ( التيرموميتر ) .

2. نحرّر الكتلتين المتساويتين فنجعلهما تهبطان بسرعة ثابتة مسافة 15 متراً لكل كتلة .

3. يعمل السلك الليّن الذي يصل الكتلتين بأسطوانة اللفة على تدوير الأسطوانة والشفرات الثمانية معها ( يظهر الشكل زوج من الشفرات (س) ) .

4. تحتك الشفرات بالماء داخل المسعر
 (
Calorimeter ) ويبقى الماء ساكناً بفعل الريش الساكنة (ش) .

5. يعمل الاحتكاك على توليد حرارة ترفع درجة حرارة الماء .

6. يتم اسقاط الكتل ورفعها ما يقرب من 20 مرّة متتالية .

7. نسجل درجة حرارة المحرار .
