الكهرباء التوصيل على التوازي
وصل المصابيح على التوازي :

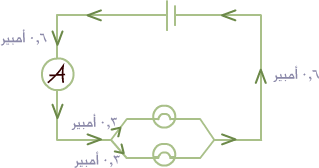

الشكل في الأسفل يظهر لنا ماذا يحصل لقيمة التيار الكهربائي الكليّة عند إضافة مصابيح على التوازي للدارة ، عند إضافة مصابيح أخرى للدارة الموصولة عل التوازي فإنها لا تؤثر على المصابيح الموجودة قبل الاضافة، والتيار الخارج من البطارية أو مزوِّد الطاقة يزداد عند إضافة مصابيح أخرى ، وقيمة الزيادة هي قيمة التيار الكهربائي المار في المصباح الثالث المضاف .
ملاحظة : المصابيح كلها متشابهة في الشكلين فلها إذن نفس المقاومية للتيار الكهربائي .

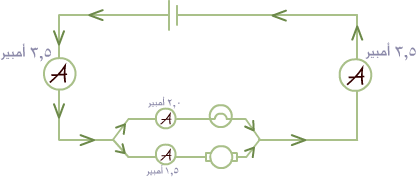

التيار الكهربائي في الدارة الكهربائية الموصولة على التوازي هناك مسلك واحد للتيار في الدارة الموصولة على التوالي ، لذا فإن التيار له نفس القيمة في الدارة كلها ، الدارة الموصولة على التوازي لها أكثر من مسلك واحد للتيار عبر الانفصال والانضمام في نقاط الاتصال الكهربائية ، وفي الشكل المجاور تختلف قراءة جهاز الأميتر قبل التفرع عن قراءة جهازي الأميتر في التشعب .
ينقسم التيار الكهربائي عند نقاط الاتصال ( أو التفرع ) الكهربائية ، جزء منه يمر في المصباح والجزء الآخر في المحرّك ، إذا جمعت الجزءين من التيار المار في كل من المصباح والمحرك سترى بأن مجموع القيمة الخارجة من نقطة الاتصال ( أو التفرع ) تساوي القيمة الداخلة إليها . علمت في دروس سابقة أن كل المكونات الدارة مثل المصابيح والمحرّكات لا تستنفذ (تستهلك) التيار ، والأمر نفسه يصح بالنسبة لنقاط الاتصال ( أو التفرع ) الكهربائية في الدارة الموصولة مصابيحها على التوازي .
|
| |||||||||||||||||||
|
