إجابة السؤال التاسع :



1.أ . ننشئ عند النقطة ( ب ) احداثيات مركزها ( ب ) بحيث تكون لاحداثيات موازية للخطين ( ب أ ، د ب )  لحساب المجالات عندها .

إن معادلة المجال الناشئ عن شحنة نقطية هي : فالمجال عند النقطة ( ب ) والناشئ عن ( د ) هو : = 4.50 × 710 نيوتن / كولوم       بالاتجاه المبين في الشكل .

والمجال عند ( ب ) والناشئ عن ( أ ) هو :



 = 2.25 × ⁷10 نيوتن / كولوم          بالاتجاه المبين .

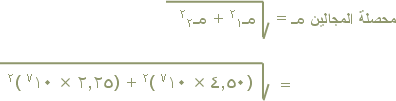

= 5.0 × ⁷10 نيوتن / كولوم          ( الجواب )



وتصنع المحصلة زاوية ( a ) مع الخط ( أ ب ) بحيث يكون :



 = 2



ومنه  a = ظتا ^-1 2

= 63 ْ
