امتحان شهادة الدراسة الثانوية العامة لعام 2003
(النظام الجديد + غير المستكملين لعام 2002)

المنهاج الأردني

الثانوية العامة (الثاني الثانوي العلمي)

ب) بيِّن ماذا يحدث لإضاءة المصباح الكهربائي في الدارة المبينة في الشكل ، لحظة تحريك المغناطيس نحو الملف ، مع التعليل .

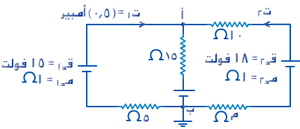

د) اعتماداً على الدارة الكهربائية المرسومة جانباً ، والبيانات المثبتة عليها ، (وملتزماً بتسمية التيارات واتجاهاتها). احسب ما يأتي :
1. جهد النقطة ( أ ) .

2. القدرة المستفذة في المقاومة (15) W .

3. المقاومة المجهولة (م) .
