دروس في المغناطيسية / المجال المغناطيسي
 المجال المغناطيسي عند محور ملف حلزوني يمر فيه تيار ثابت

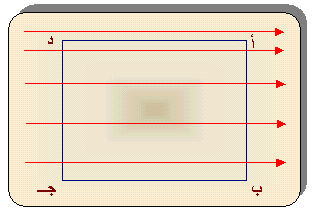

يبين الشكل خطوط المجال المغناطيسي عند محور ملف حلزوني يتكون من ( ن ) لفة وطوله ( ل ) ويمر فيه تيار ثابت شدته ( ت ) حيث تبدو هذه الخطوط مستقيمة ومتوازية وفي نفس الاتجاه وعلى ابعاد متساوية وتكون شدة المجال المغناطيسي ثابتة في المقدار والاتجاه عند جميع النقاط الواقعة فيه وبالتالي يكون المجال المغناطيسي عند المحور منتظماً.

ثم تأخذ خطوط المجال المغناطيسي بالابتعاد والتشتت خارج المحور وبالتالي فان الملف يشبه مغناطيس مستقيم طرفاه يمثلان القطبين بحيث تمثل اصابع قبضة اليد اليمنى القابضة على الملف اتجاه ( ت ) فيمثل الابهام موقع القطب الشمالي ( ش ) وبالتالي ( اتجاه غ ).

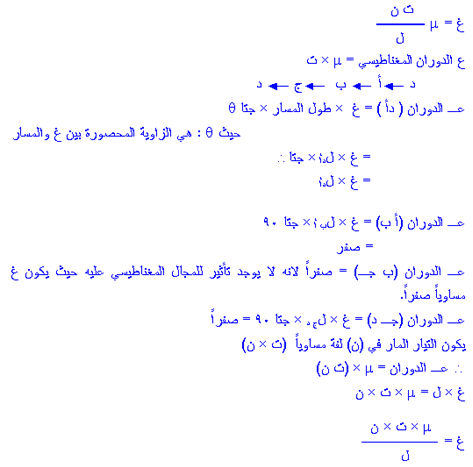

سؤال : اثبت إن شدة المجال المغناطيسي عند محور ملف حلزوني يعطى في العلاقة التالية:

المستوى الخامس
