دروس في المغناطيسية / المجال المغناطيسي
تطبيقات على المجال المغناطيسي للتيار الكهربائي

3- الجلفانوميتر :
1- جهاز اورستد :
 أ‌- تركيبه:
يتكون في ابسط اشكاله من ابرة مغناطيسية محمولة على سن مدبب يمر من فوقها سلك معدني يحمل تياراً كهربائياً.

ب‌- مبدأ عمله :
عندما ينشأ تيار كهربائي في السلك فإن الإبرة المغناطيسية تتأثر: فتنحرف عن خط الزوال المغناطيسي – وهو ذاك الخط الذي تتجه إليه الإبرة طولياً عندما لا يكون هناك ثمة وجود لليتار الكهربائي- وهذا الانحراف دلالة واضحة على وجود مجال مغناطيسي انشأه التيار حول السلك ودرجة الانحراف تتناسب تناسباً طردياً مع شدة التيار المار في السلك، ولزيادة حساسية الجهاز، يمكن عمل السلك على هيئة ملف يتكون من عدد من الملفات توضع الإبرة في منتصفه.

المستوى الخامس


2- الجلفانوميتر ذو الملف القابل للدوران حول محور :
يدور الملف في مجال نصف قطري، وبالتالي فان القوى المغناطيسية الجانبية تكون عمودية دائماً على مستوى الملف
.

أ‌-  تركيبه :

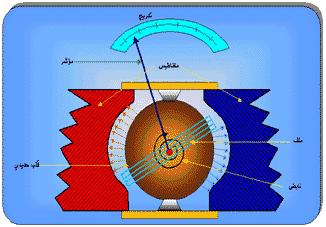

1- أقطاب مغناطيسية من الحديد المطاوع.

2- ملف يدور في مجال نصف قطري .

3- نابضان شعريان يتصلان بطرفي الملف ويقومان بوظيفة العزم المرجع .

4- عاتقان من العقيق .

5- مؤشر خفيف الوزن.
6
-  مسطرة مدرجة .

ب‌- مبدأ عمله  :

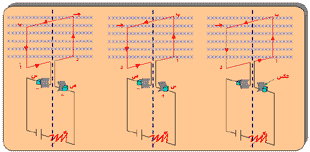

عندما ينشأ تيار كهربائي في الملف فإن السلك ( أ ب ) يتأثر بقوة مغناطيسية جانبية مقدارها ( ق
1 ) . ويتأثر السلك ( جـ د ) بقوة مغناطيسية جانبية مقدارها ( ق2 ) حيث تشكل هاتان القوتان ازدواجاً يعمل على ادارة الملف حتى يتساوى هذا الازدواج مع العزم المرجع الذي يقوم به النابضان الشعريان، حينئذ يسكن الملف حيث تتناسب زاوية انحراف الملف تناسباً طردياً مع شدة التيار الكهربائي.
